对夹式涡轮流量计

一、概述
      华流仪表专业生产涡轮流量计，提供专业流量计选型及售后技术支持与现场指导。我公司涡轮流量计类主要产品包含智能涡轮流量计、卫生型涡轮流量计、基本型液体涡轮流量计、气体涡轮流量计、螺纹连接式液体涡轮流量计、卡箍式液体涡轮流量计以及用于配套显示瞬时流量、累积流量及控制流量的智能流量积算仪等。欢迎您来电洽谈！
HL-LWGY型涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域，高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。配备有卫生接头的涡轮流量计可以应用于制药行业。结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

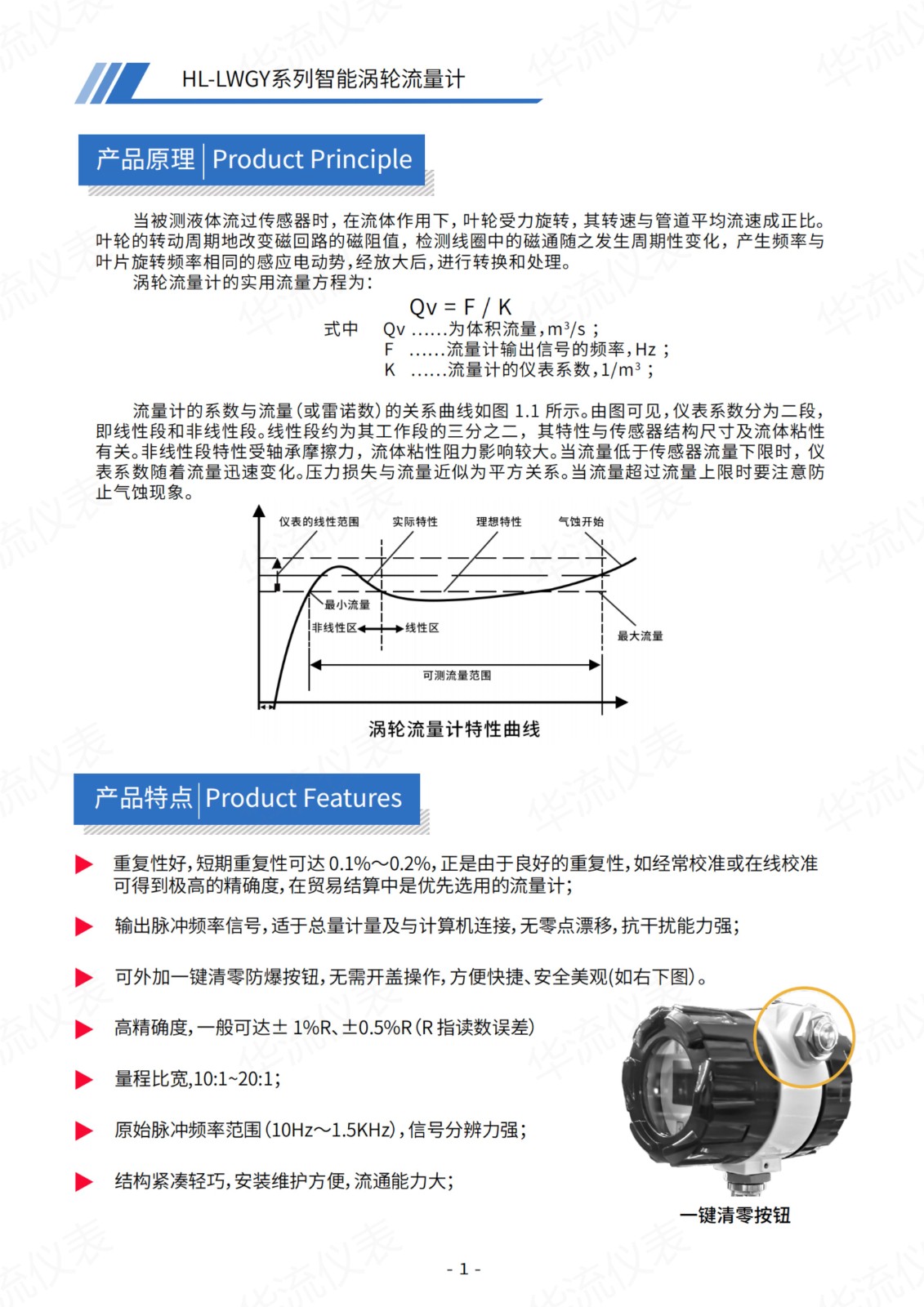

二、工作原理
          传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化，因此在信号检测器的线圈中，感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。

三、设计特点
         HLW型涡轮流量计采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。传感器采用不锈钢结构，(叶轮采用2Cr13或者双相钢轮)防腐蚀性能好，输出信号强，磁稳定性好，可在0-120℃介质正常工作。流量计本身具有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，安装使用相当方便。

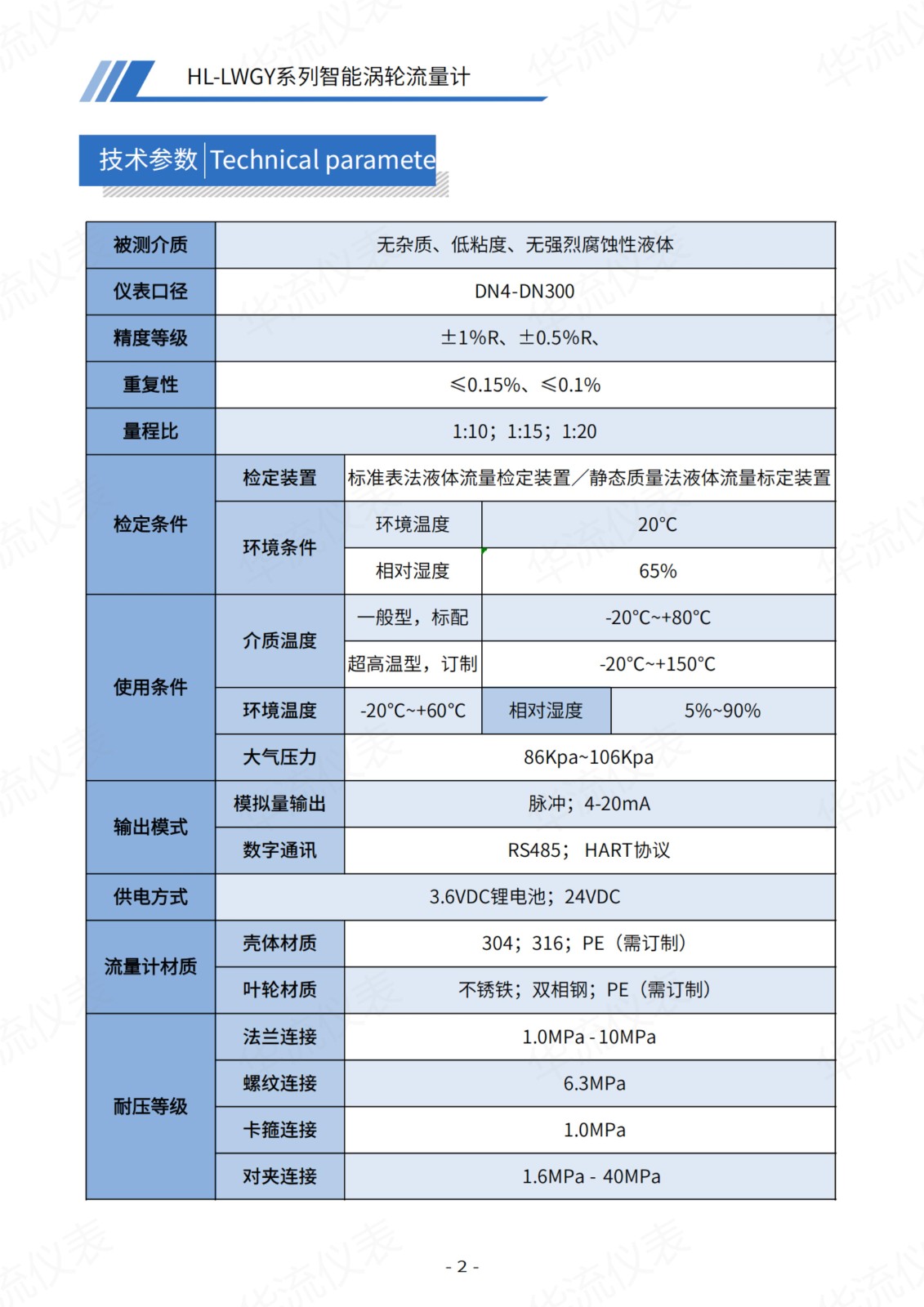

四、技术性能
对于粘度较高的液压油，机油，小口径规格可以采用实流标定。

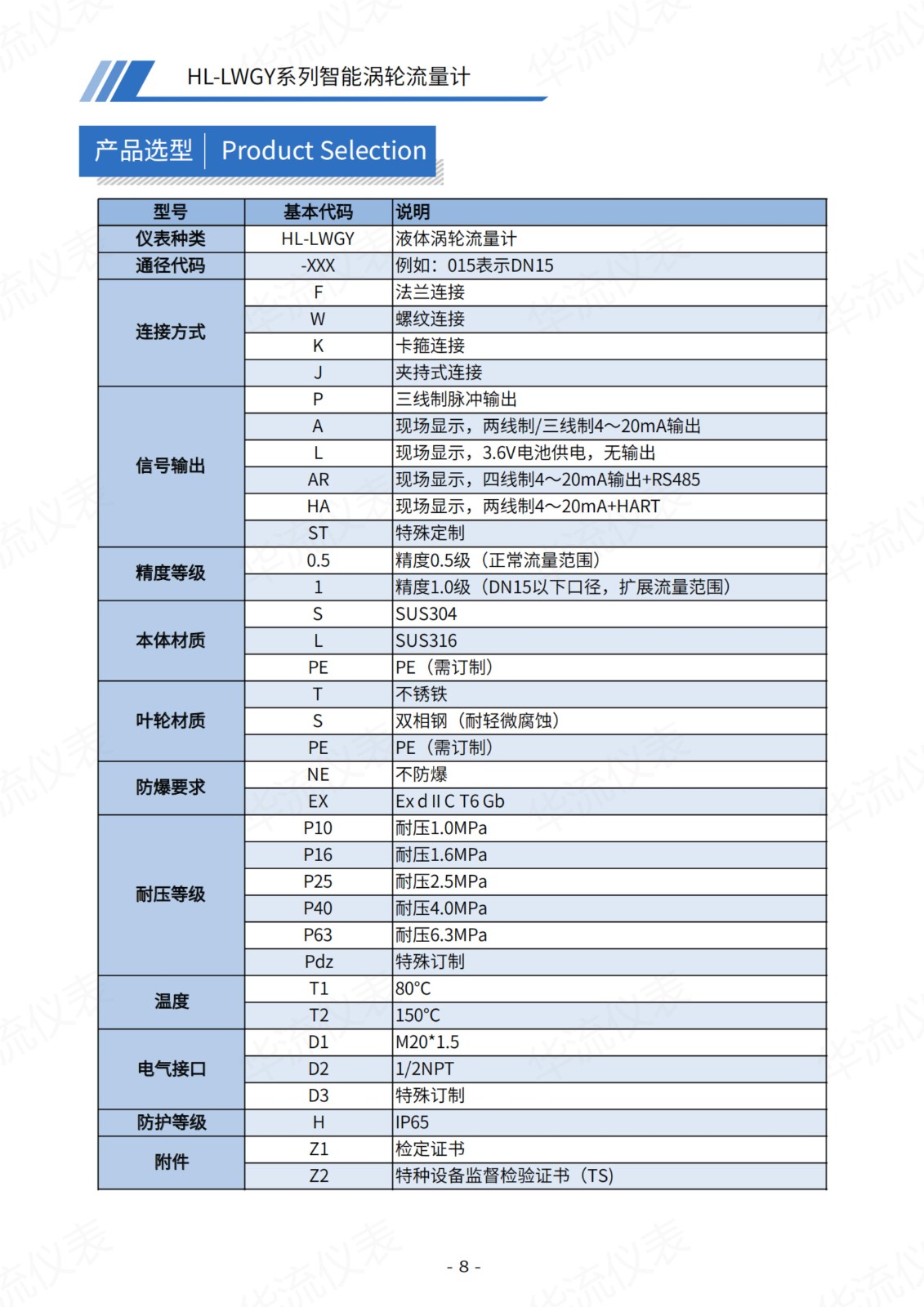

五、型号和规格代号表

六、仪表类型
A  现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

B  脉冲输出型
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。

C  4～20mA输出型
工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器最大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。


D 分体远传显示型
工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接. 继电器输出可实现上下限报警、批量控制、定量控制等。


七、华流涡轮流量计的应用案例
哈工大211工程里面的热力学试验流体部分试验，脉冲型涡轮配合液晶流量积算仪；
洋河酒厂及安徽古井贡酒的流量自动化控制工程，现场显示型涡轮流量计及定量控制仪；
农夫山泉卫生型计量指定产品，卫生型涡轮流量计及定量控制仪；
江苏天士力帝益药业有限公司分体型涡轮流量计，锂电池24V双供电，航空插头.......
