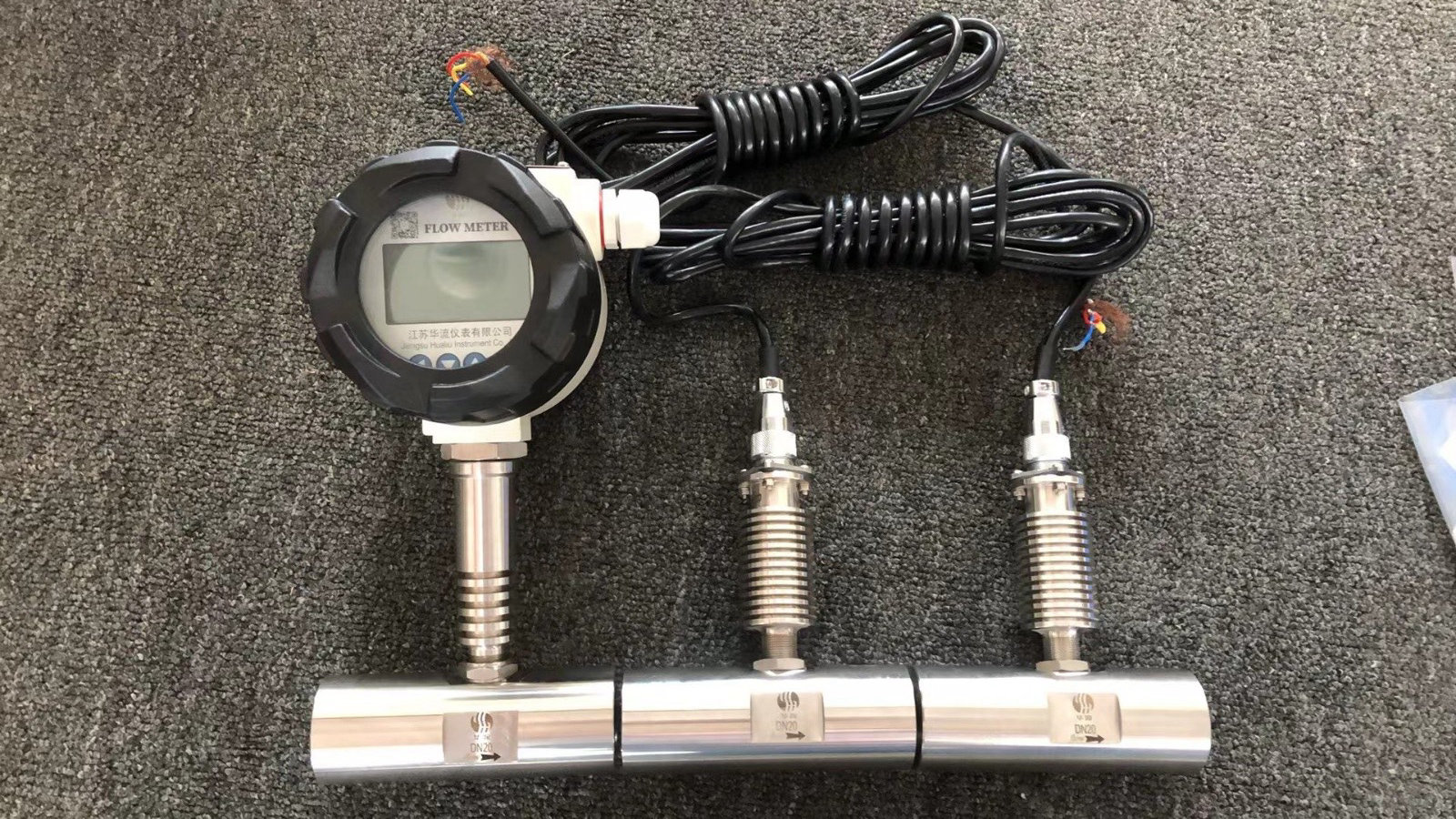

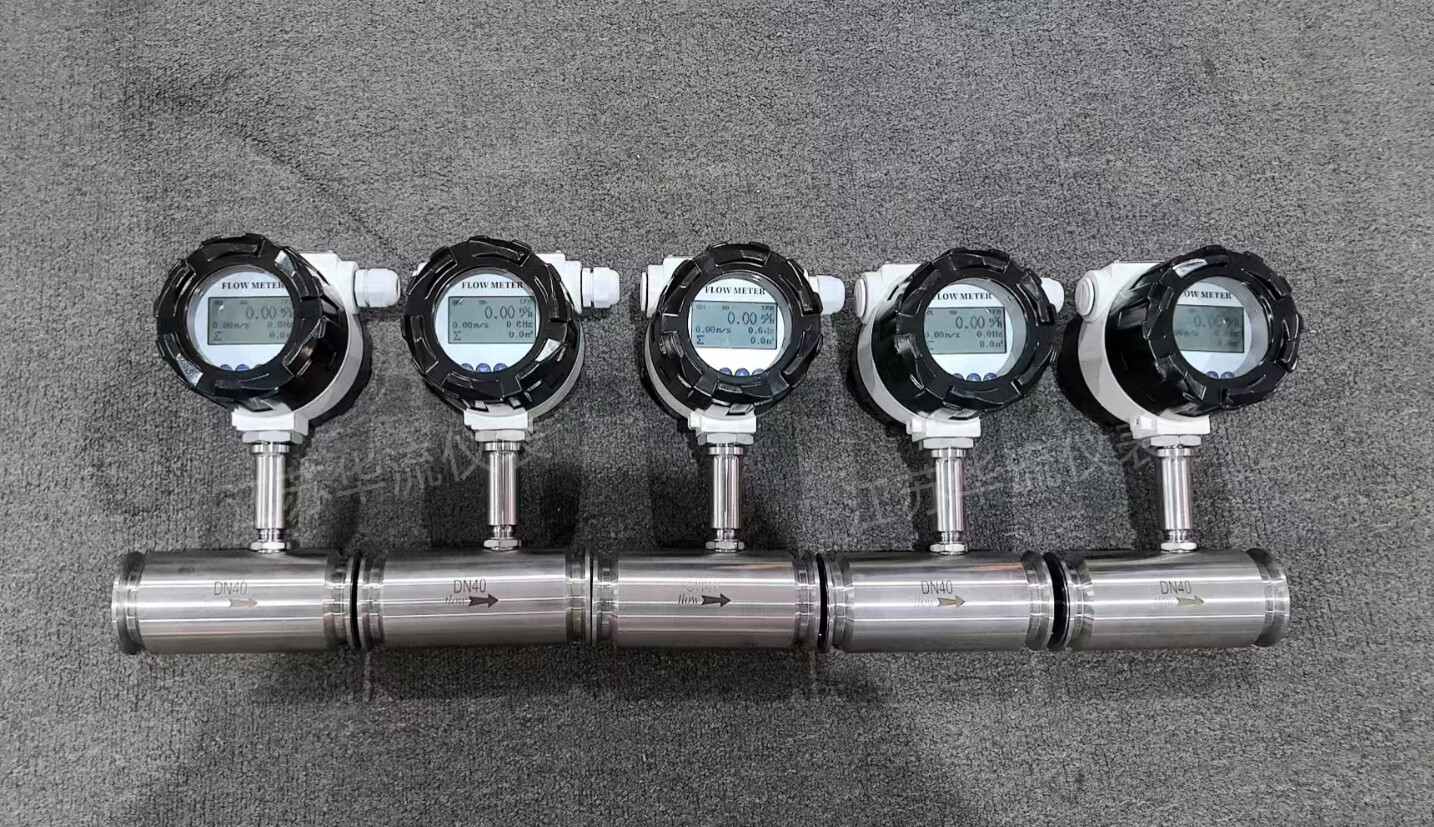

涡轮流量计（卡箍式-脉冲输出型）

一、工作原理当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的...

详细介绍

涡轮流量计简述:
HL-LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
该产品含脉冲输出、电流信号输出、内部锂电池供电等多种形式以满足使用方多方面的需求。仪表价格低廉，集成度高，体积小巧，产品也适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

二、液体涡轮流量计产品特点
1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号及4-20MA电流信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号（3-4kHz），信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等；
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

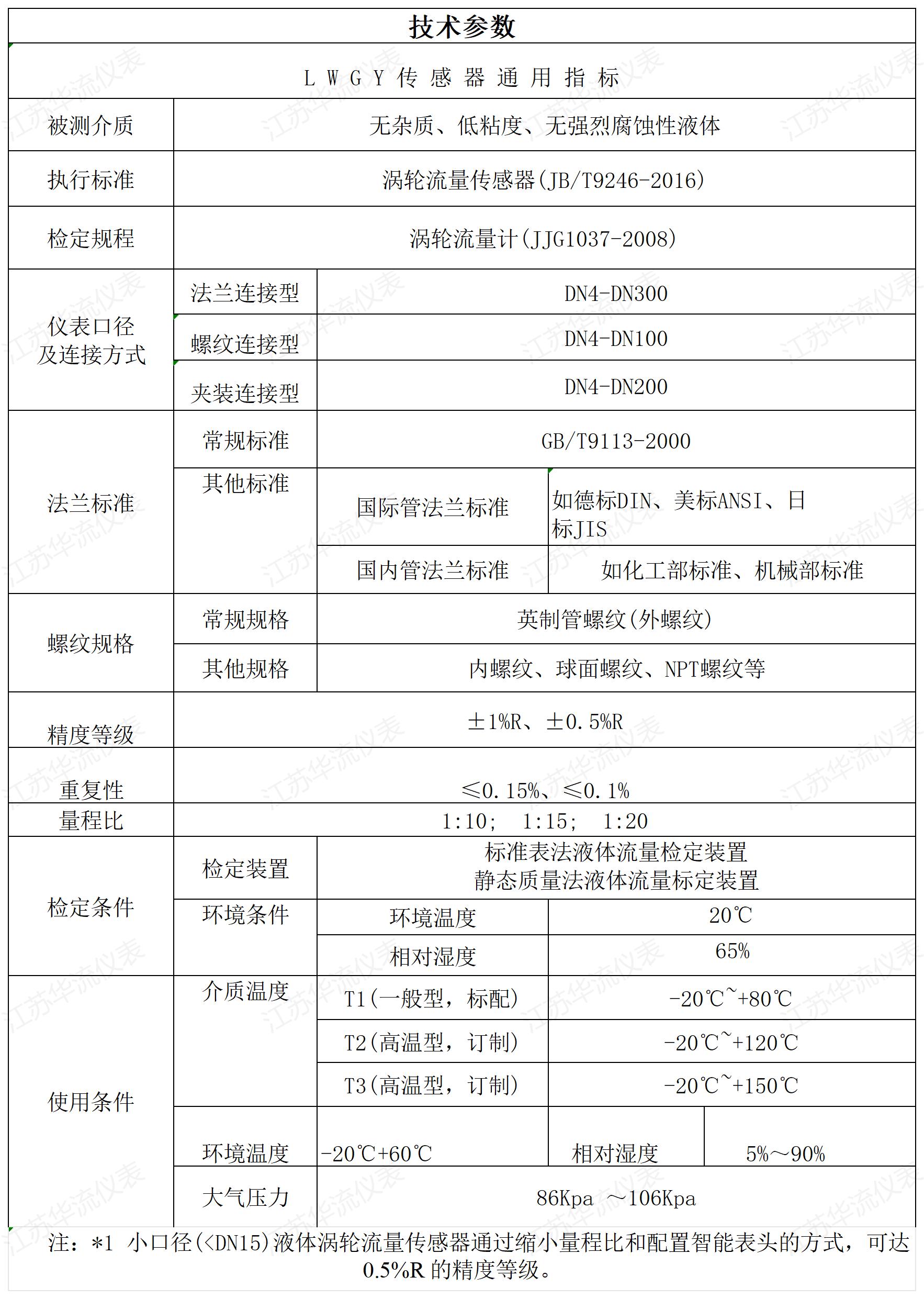

三、液体涡轮流量计基本参数与技术性能

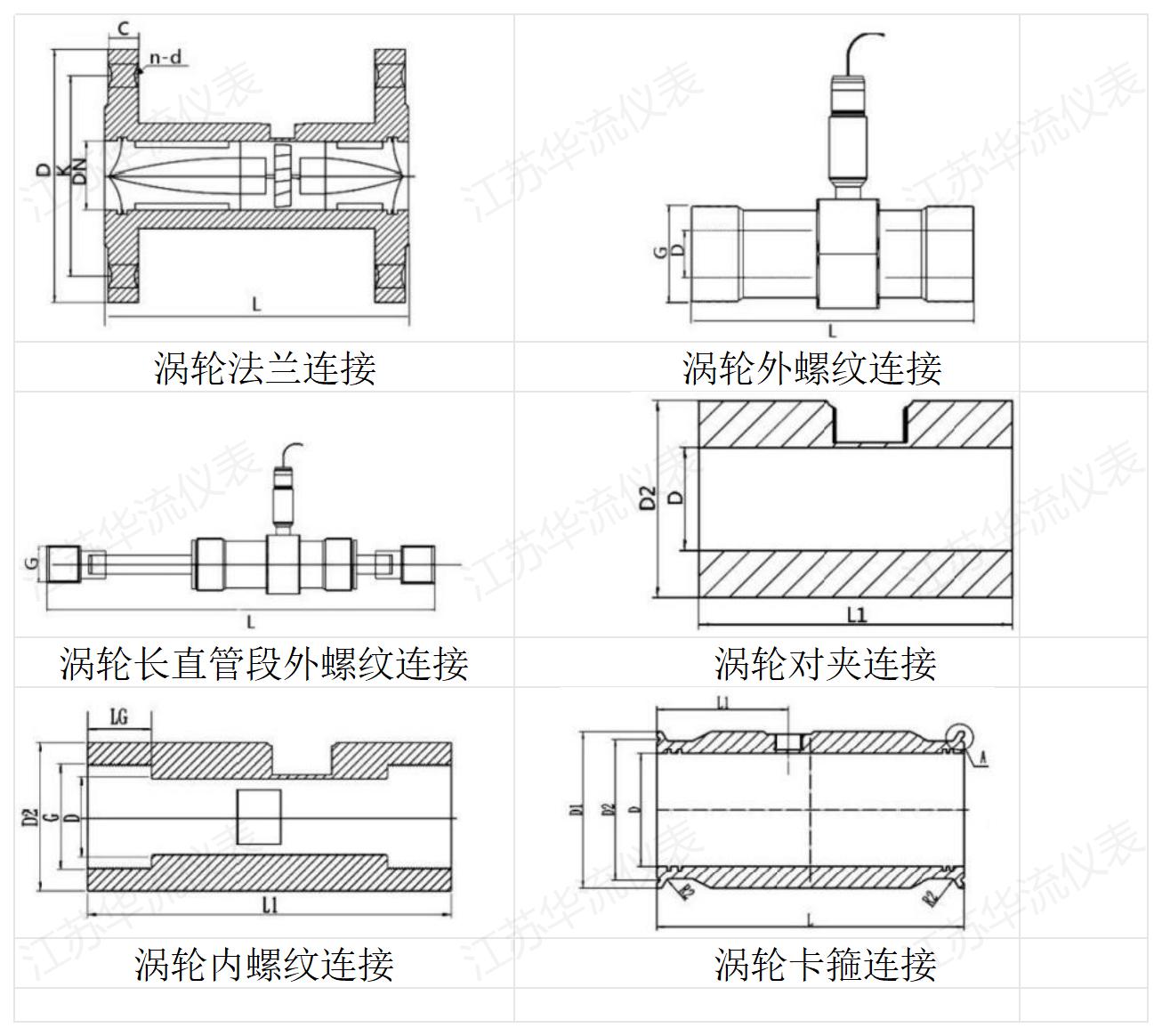

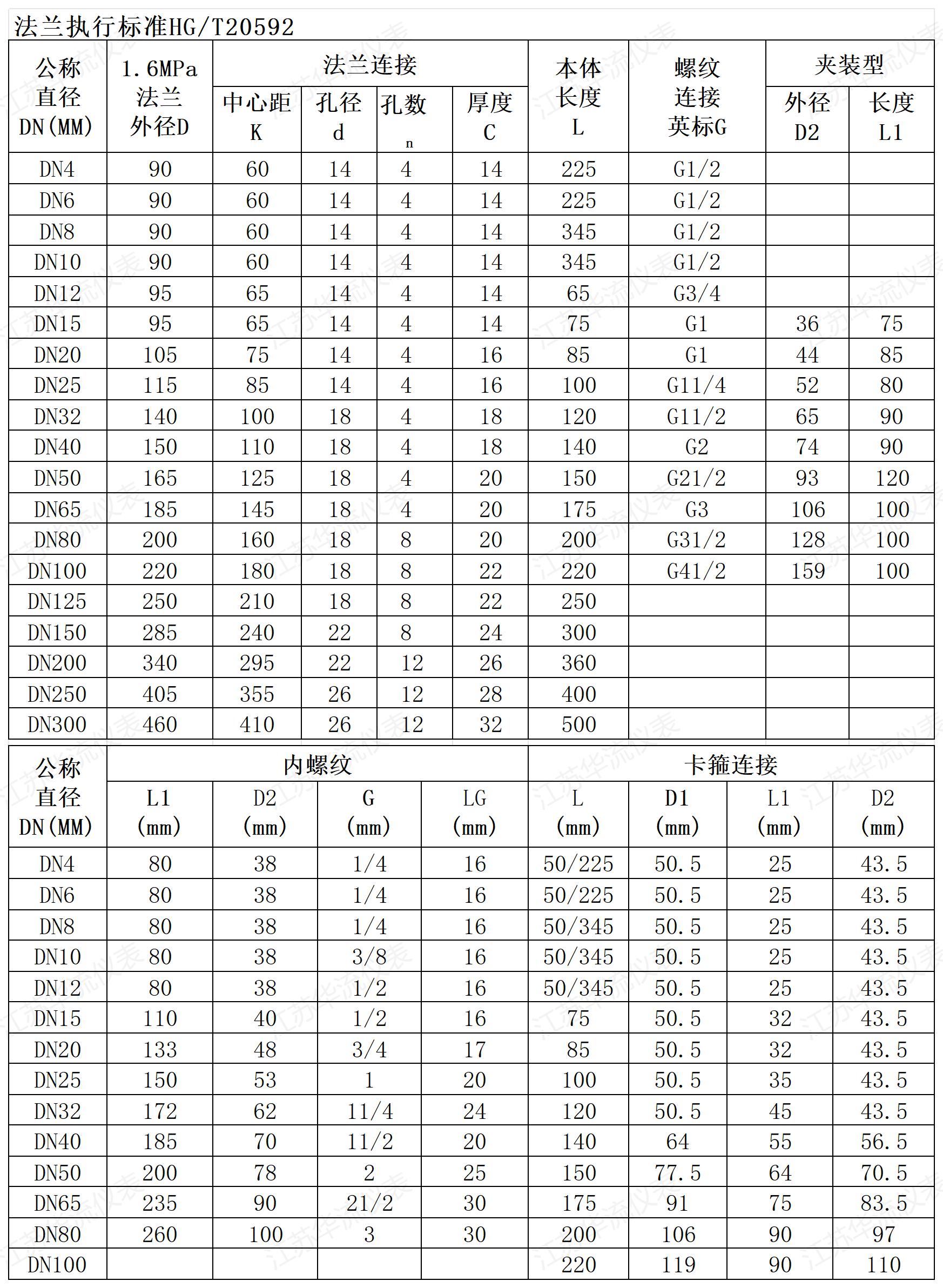

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接

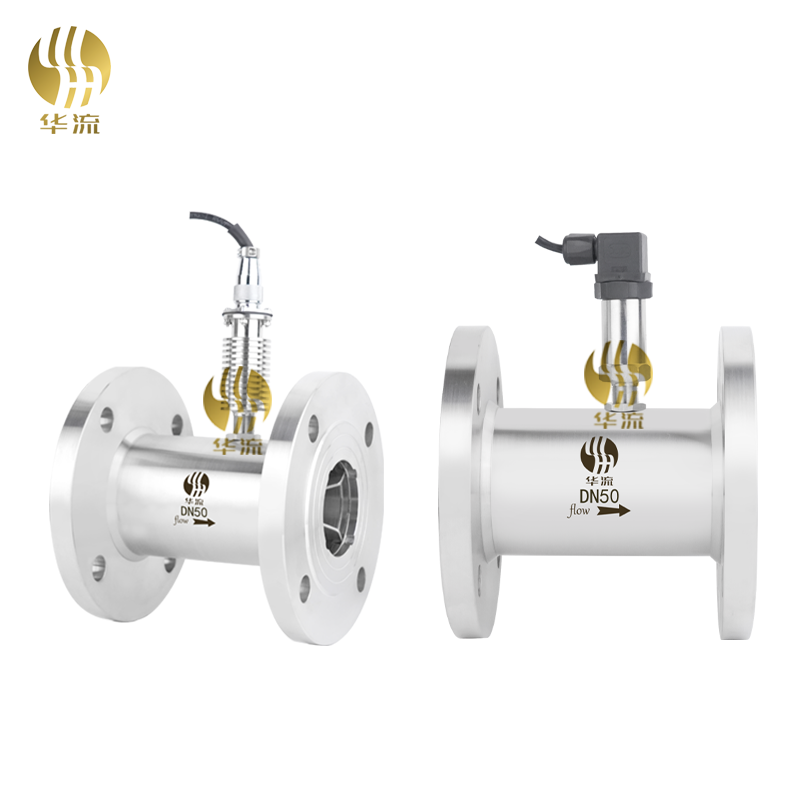

仪表口径及连接方式	(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316(L)不锈钢等
被测介质温度(℃)	-20～＋120℃
环境条件	温度－10～+55℃,相对湿度5%～90%,大气压力86～106Kpa
输出信号	脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号
供电电源	+12VDC 、+24VDC、内部锂电池供电(可选)
信号传输线	STVPV3×0.3(三线制),4-20MA(两线制)
传输距离	≤1000m
信号线接口	豪斯曼接头
防爆等级	内部锂电池供电为防爆型
防护等级	IP65

型号								说明
LWGY-	□	□	□	□	□	□	/□	说明
公称通径	4							4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h
	6							+12V供电,脉冲输出,高电平≥8V低电平≤0.8V6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h
	10							10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h
	15							15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h
	20							20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h
	25							25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h
	32							32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h
	40							40mm,标准量程2~20m3/h,宽量程为1~20m3/h
	50							50mm,标准量程4~40m3/h,宽量程为2~40m3/h
	65							65mm,标准量程7~70m3/h,宽量程为4~70m3/h
	80							80mm,标准量程10~100m3/h,宽量程为5~100m3/h
	100							100mm,标准量程20~200m3/h,宽量程为10~200m3/h
	125							125mm,标准量程25~250m3/h,宽量程为13~250m3/h
	150							150mm,标准量程30~300m3/h,宽量程为15~300m3/h
	200							200mm,标准量程80~800m3/h,宽量程为40~800m3/h
类型		N						24V供电,脉冲输出,高电平≥8V低电平≤0.8V
类型		B						内部3.6V锂电池供电
精度等级			05					精度0.5级
精度等级			10					精度1.0级
涡轮类型				W				宽量程涡轮
涡轮类型				S				标准涡轮
材质					S			304不锈钢
材质					L			316(L)不锈钢(定制)
防爆						N		电池供电表头均为防爆型
压力等级							N	常规(1.0Mpa,1.6Mpa,2.5Mpa,6.3Mpa)
压力等级							H(x)	高压 (需定制)
