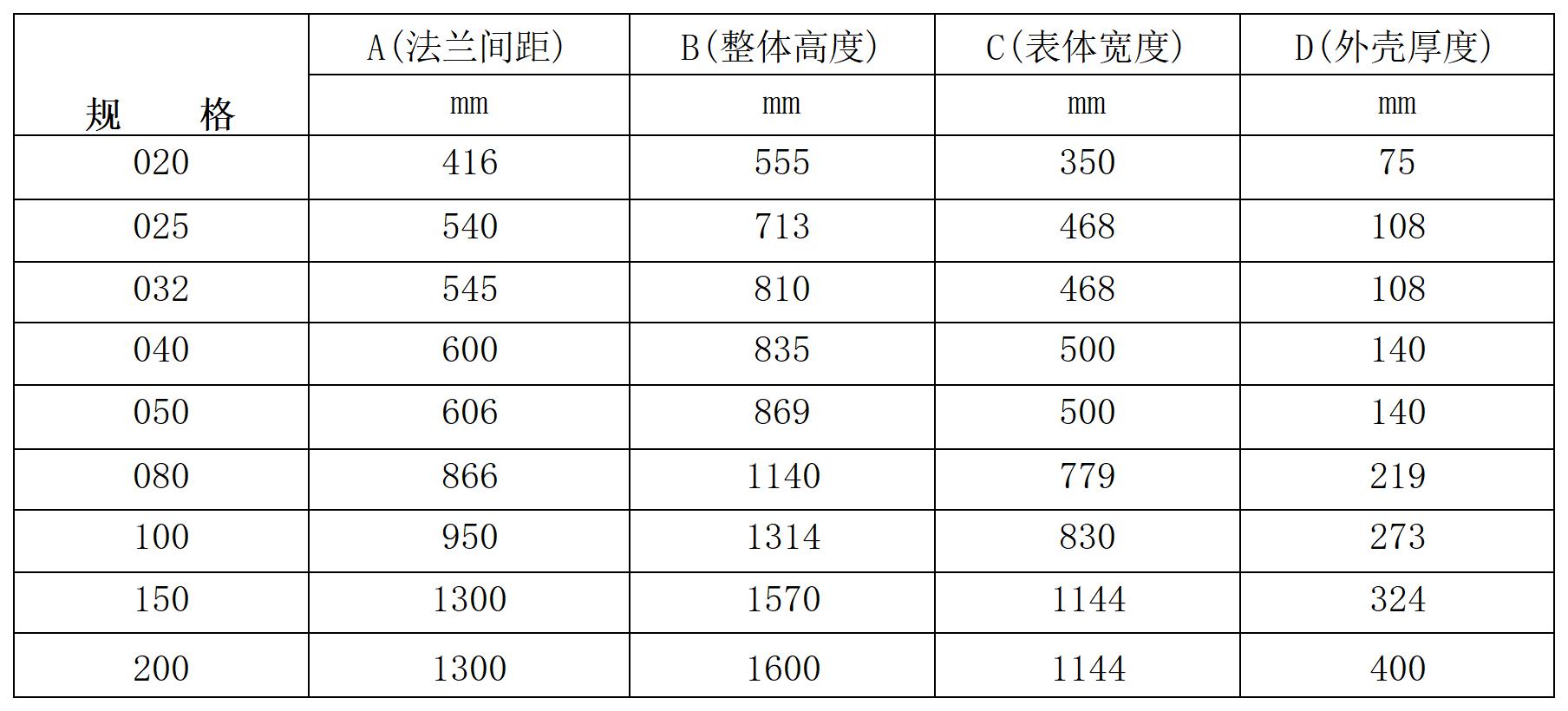

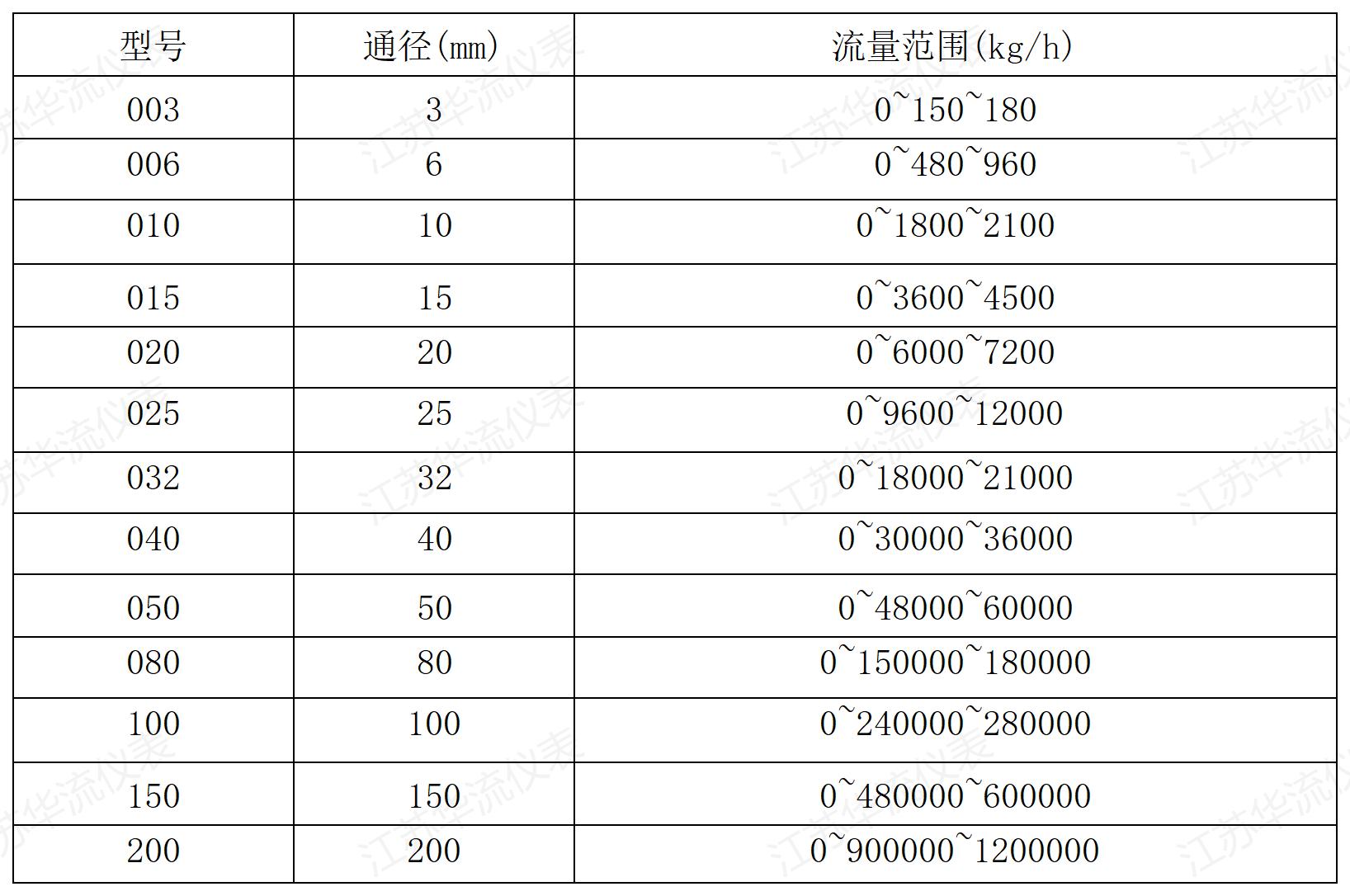

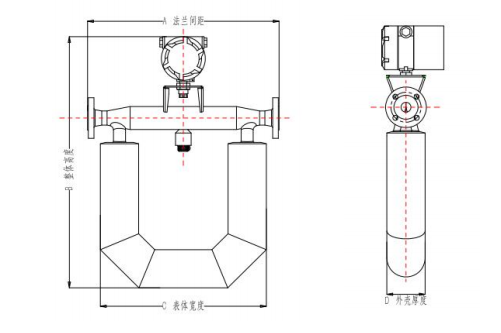

【科里奥利质量流量计技术参数】

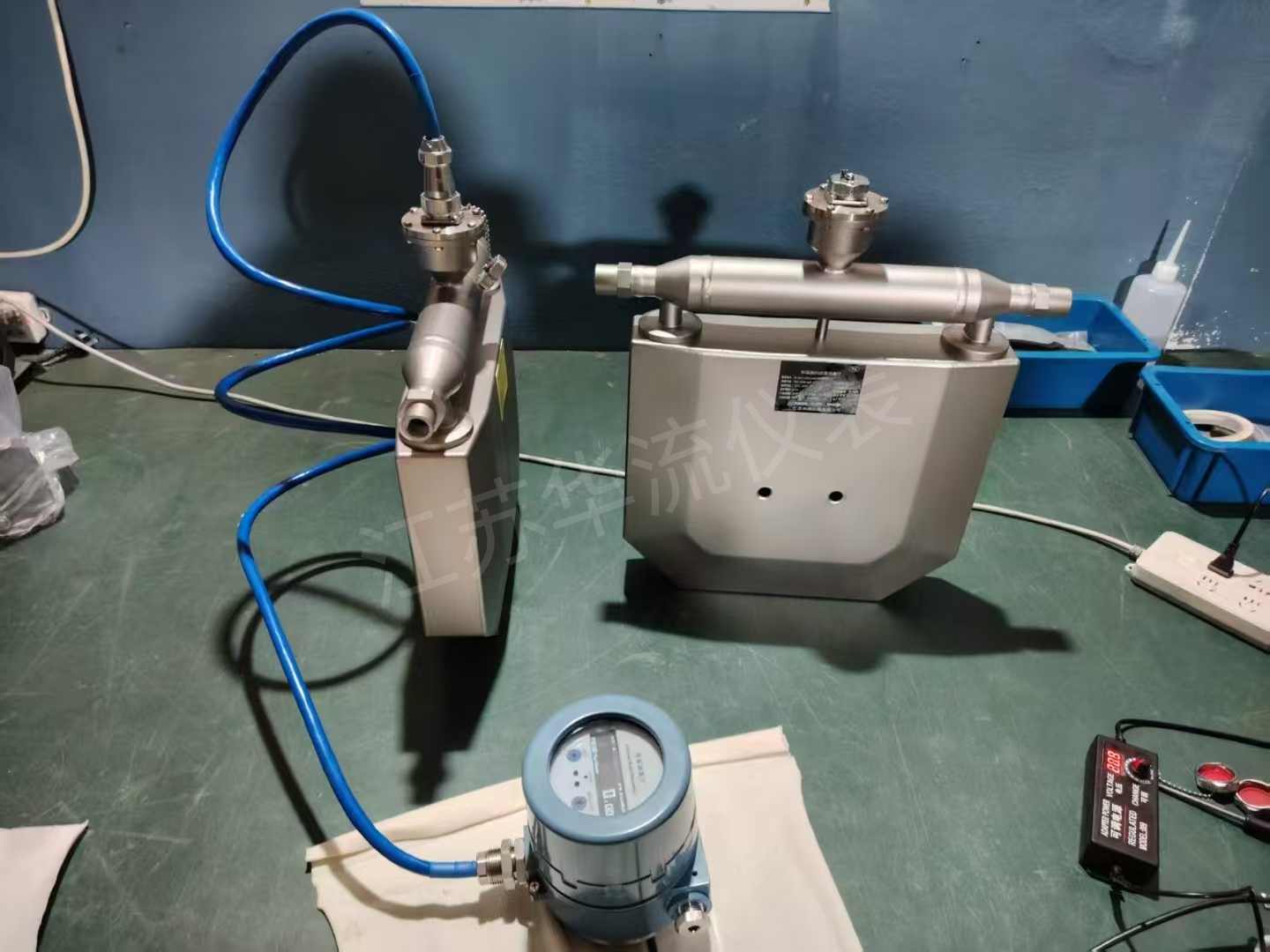

科里奥利质量流量计 - 测量原理

【科里奥利质量流量计测量原理】

通过旋转运动产生科里奥利力是困难的,目前产品均代之以管道振动产生的,即由两断端固定的薄壁测量管,在中点处以测量管谐振或接近谐振的频率所激励,在管内流动的流体产生科里奥利力,使测量管中点前后两半段产生方向相反的挠曲,用电磁学方法检测挠曲量以求得质量流量。下图为质量流量计传感器结构图:

1-支撑管 2-薄壁测量管 3,6-检测线圈 4-驱动线圈 5-外壳

当管道内没有介质流动时,测量管只受外加振动力作用,入口和出口处检查线圈检测到的交流电信号是同相位的。当介质流动的时候,由于科里奥利效应,测量管产生扭曲,两端的检测线圈检测到的交流电信号存在相位差。流量越大,相位差越大,而且其相位差△T与流量的大小成正比关系。这样,可以利用△T作为质量流量的标定系数,即可以用△T代表每秒有多少克流量流过,从而实现质量流量的测量。

【科里奥利质量流量传感器安装的一般要求】

相对于其他类型的流量计,质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点,尤其是没有直管段要求的特点,用户可因地制宜的选择安装位置,节约安装成本。

◆ 安装位置应避免电磁##设施、变频设备等。

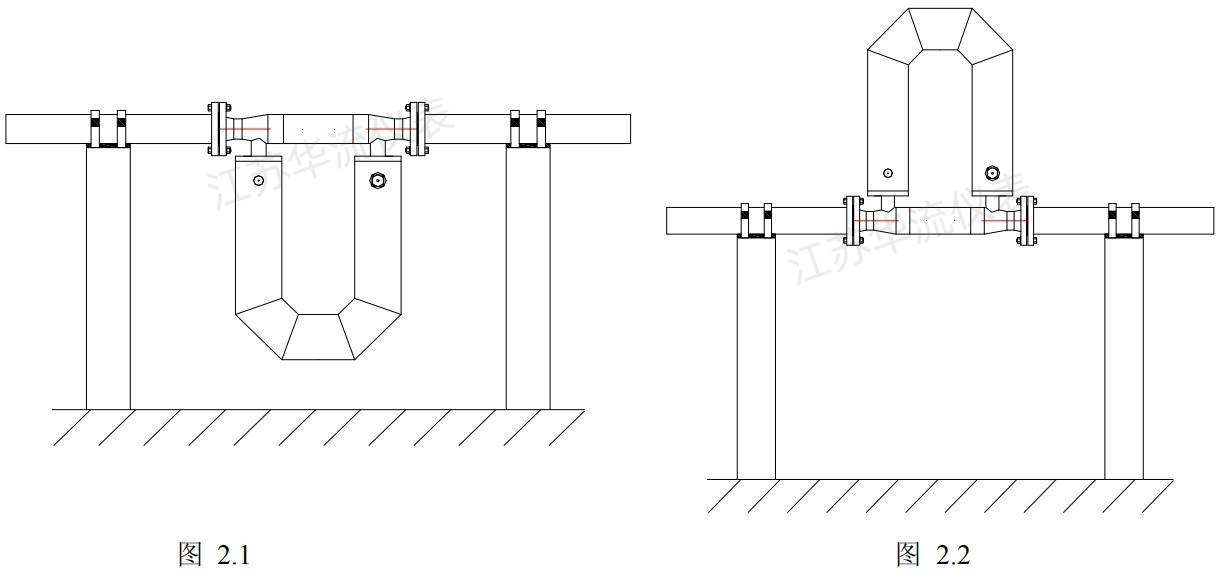

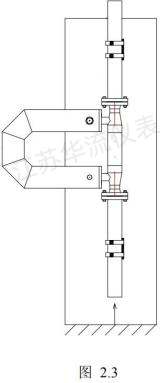

◆ 工艺管道应对中,两侧法兰应平行。严禁用传感器硬行拉直上、下游工艺管道,否则将影响测量甚至损坏传感器。另外在两侧的工艺管道近法兰处(约2~10倍管径处)应有稳固的支撑。

◆ 在传感器的上、下游管道上,建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。使用流量计下游的调节阀进行流量控制。

◆ 在测量易汽化介质时,流量计下游建议安装压力表,供检查下游压力。建议流量计后面的工艺管道与流量计保持相同口径一段距离,另外在流量计后安装阀门以调节适当的背压,防止汽化或气穴发生。若介质在流量计中发生汽化或气穴将影响测量精度,严重时导致流量计无法正常工作。

◆ 安装时要注意流量计外壳上的流向标志,其箭头指向与变送器内部组态的流量方向是一致的。

◆ 对于新建管线,要在完成管道预置和管道吹扫后再安装传感器,避免由于管道施工对传感器造成的意外损坏及避免杂物进入传感器。仪表的搬运设备要操作可靠,做到轻起轻放,跌落和磕碰等易造成传感器*损坏。
