一、侧装式磁翻板液位计

      侧装式磁性翻板液位计(以下简称液位计)。适用于工业生产过程 中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测。能就地显示各种液体的工作情况和液位高度。配上 液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达 到自动控制和测量液位的目的。

      液位计是具有可靠的安全性的检测仪表，由于具有磁性藕合的隔 离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从 而使原复杂环境的液位检测手段变得简单和可靠和可靠安全。 液位计具有就地显示的直读式特性，不需多组液位计组合，可以 单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观 等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变 送从而提高其传输精度

二、工作原理

      液位计是利用其内部的磁性浮子随液位变化产生的磁位移，使得 液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当浮子下降 时，由红色转为白色，红色始终表示液位的高低。

三、主要技术参数

1、测量范围：0—6000mm

2、测量精度：±10mm

3、介质密度：≥0.5g/cm3

4、工作压力：1.0 1.6 2.5MPa（其他特殊要求可订制）

5、工作温度：-40~350℃（订货时需注明温度范围）

6、介质粘度：≤0.4Pa.s(对粘度大或低温易结晶介质要选用夹套型)

7、测量界位比重差：0.15g/cm3

8、本厂出厂连接法兰尺寸：DN20 PN2.5(公管制)连接法兰采用化工部 1998 年发布的 H(120592—20635—97 法兰标准．若采用其他法兰标准 请用户在订货时注明．法兰连接孔分布形状：正方形

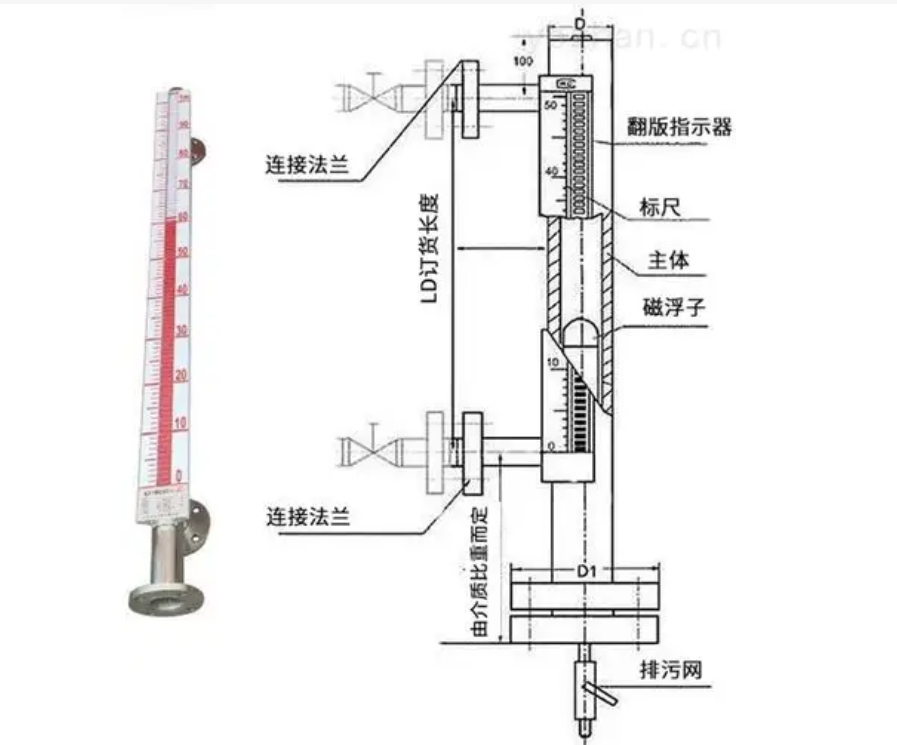

四.结构与外形尺寸
