1、安装场所应避开强电设备、高频设备、强开关电源设备等。

2、安装场所应避开高温热源和辐射源，避免腐蚀性气体和高温环境影响。

3、应选择无振动或振动小的场所进行安装。

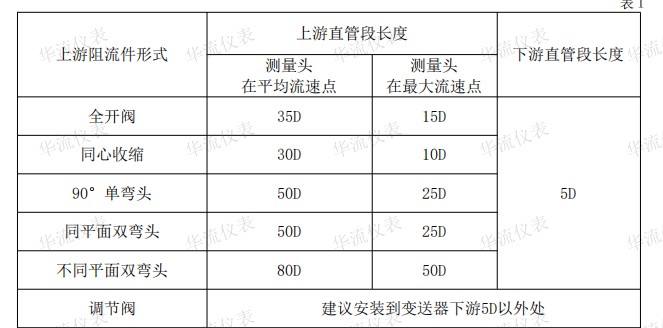

4、根据现场安装条件的不同，为保证其测量精度，变送器上下游应具备足够长的直管

段。直管段要求见表１。

5、测量头上箭头的方向应与流体流动的方向一致。安装时测量头与流体流动方向的夹角不大于 5°（见图２）

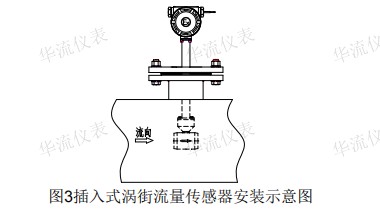

6、变送器本身工作与安装方向无关，可水平、垂直或其他角度安装，但考虑到整套插入式机构较高较重，因此，建议采用水平安装的方式进行安装（见图３）。测量液体时，应能保证液体充满整个管道且有一定的背压。

7、因变送器的插入深度是依据用户管道内径设计好的，所以，用户在安装时，只注意流体方向并用螺栓固定好即可。勿随意拆卸或调整测量头，否则影响计量精度甚至因泄漏损坏仪表。

8、如果变送器的安装管道有较强的振动，请采取减振措施后，再使用仪表，其方法是在变送器上、下游的 2DN 处增设防振座或防振垫。

1、安装前的检查，开箱后应按装箱单内的附件等检查装箱是否正确，仪表有无损坏等，如有疑问，请及时与生产厂联系。

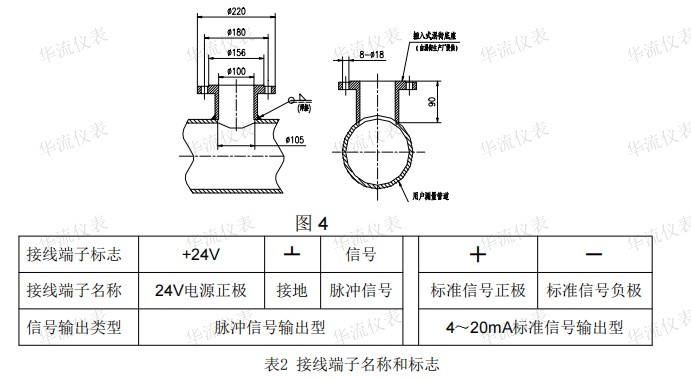

2、在被测介质管道上开一个Φ105 的孔，将安装座从传感器上拆下来（其它勿拆动），然后焊接在管道开孔位置上，注意保证安装座法兰平面以及两对称固定孔与管道中心线平行且安装座中心线与管道中心线相交成 90°，见图 4

3、安装前，先按表２的要求接线，确认接线无误后，方可进行静态调试。注意：静态调试应在室内或无防爆要求的现场进行。

4、确认接线无误后，接通电源，传感器在静态下应无脉冲输出，模拟输出则显示电流值为４mA。而后用手接触变送器的输入端，传感器的脉冲输出为 50Hz 方波，模拟输出则显示相应的电流值，手离开后，恢复到初始状态，即输出为零。若用非金属棒，敲击测量头，则相应有方波输出或电流输出，此调试表明变送器工作正常，可上线安装，否则应查找原

因。

5、调试完毕，将传感器正确的安装在测量管线上，并符合安装条件的要求，同时要检查各处的密封情况。

（1）断流后拆装式传感器因传感器的插入深度是依据用户测量管径设计好的，所以安装时只注意安装方向，用螺栓紧固好即可。

6、变送器安装后，经密封检验确认无泄漏时可进行动态调试。
